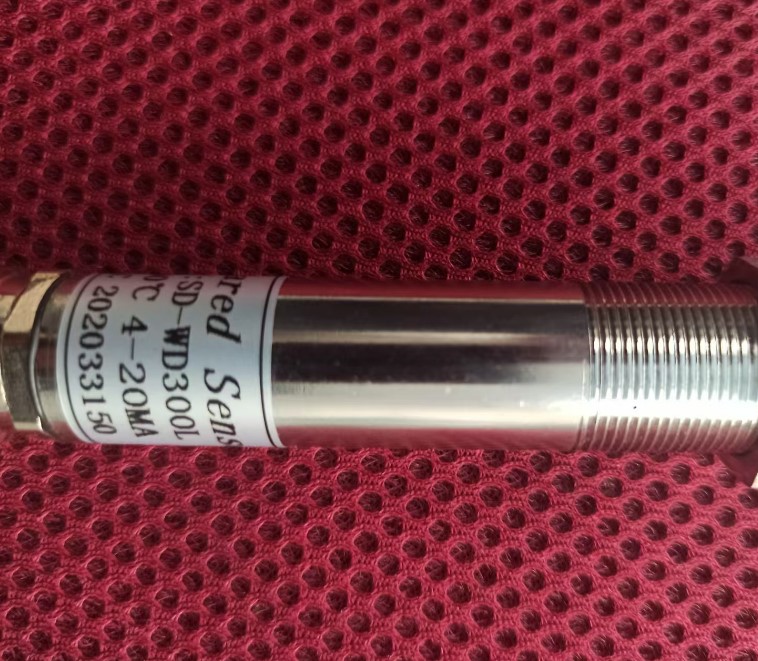

SD-WD300L红外温度传感器

详情介绍

SD-WD300L红外测温传感器(-20-300°℃)技术参数:

型号:SD-WD300L

产品名称:红外温度传感器(可配置温控表CH6)

测温范围(可选):0O-300℃，-20-100℃，0-150°℃，0-250℃，-20~300℃环境温度:-10~70℃

储存温度: -20~100℃距离系数:20:1

响应时间: 50ms

信号输出:电压4-20mA/O-5V (订货前请确认)电源: 24V DC

尺寸: M18mm× 110mm (L)

SD-WD300L红外测温传感器(-20-300℃)

应用领域:非接触温度传感器,手持式或者工业测温仪;轴承温度测量;电气设备:电缆接头、开关柜、变压器和电气面板的故障监测等;汽车、微波炉,空调、燃气灶具等产品.

探头接线方法:

棕线电源:24VDC “+"白线电源:24VDC "_"

黄线输出信号:4-20mA "+"绿线输出信号:4-20mA “_"注意事项:

1、电源要求:应注意电源电压范围与连接极性。

2、应保持镜头清洁，可用酒精或软绵拭擦镜头上的赃物或灰尘。

3、由于被测目标有较亮背景光（特别是受太阳光或强灯直射)，会影响测量准确性。可用物遮挡直射目标的强光消除背景光干扰技术参数

保护等级IP65(NEMA-4)环境温度0 ~60°C

存储温度-20 ~80°C

相对湿度10-95%(不结露)材料不锈钢

电缆长度1.5 m(标准)，其它特殊规格（定制)工作电源24 VDC

大电流50mA

输出信号―4~20mA 或0-5V线性(可选RS485、RS232)光谱范围8～14 um

温度范围-20 ~150°C(量程可定制)光学分辨率20:1

响应时间:50 ms (95%)

测温精度:测量值的±1%或±0.5°℃，取大值

重复精度:测量值的士0.5%或±1℃，取大值

尺寸:113mm×d18mm(长度*直径)

发射率0.95固定

SD-WD300L红外温度传感器使用要求

1、光学镜头要进行周期性清洁，没有特殊维护要求。

镜头清洗可以使用软纺织品或棉签清洁，如有必要可以使用一定量酒精清洗，不可长时间裸露在水或其他液体中。

·如有必要，从支架上取下红外测温仪。

·如有必要用软布擦拭镜头，并重新安装红外测温仪。

2、验证设备情况正常，没有发生损坏，间隙合理，安装稳固。

内部连接线，验证工作状态良好，没有任何损坏，间隙合理。同时验证显示器和信号采集器之间连接正常。3、原始包装状态储存，温度范围-20~80℃，湿度小于90%，不结露。
