XSR23DC液晶定量表XSR23DC-B1V0控制仪

XSR23DC-B1V0定量控制仪

XSR23DC液晶定量显示控制仪、自动定量给料控制记录仪

规格型号：XSR23DC-B1V0基本性能：

一、 配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。

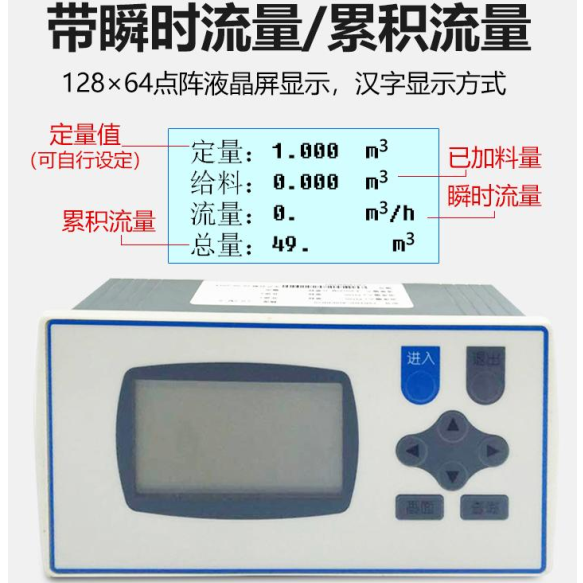

二、128×64点阵液晶屏显示，铝合金外壳，汉字显示方式。

三、 3年累计量按年、月、日记录查询功能。

四、 发料次数计数功能。

五、 8次定量控制信息记录、查询功能。

XSR23DC-B1V0定量控制仪

六、 2点继电器输出。大阀、小阀二级控制或一级控制加瞬时流量下限报警（断料报警）。

七、 启动、急停、恢复面板按键和外部开关控制功能。

八、 手动启动定量控制和自动循环控制功能。

九、 定量控制测控速度：每秒10次。

十、 累积流量测量精度：±1个脉冲，瞬时流量精度0.2级。

十一、 定量控制精度yu流速及提前量设置相关。

十二、 标配流量传感器电源。

十三、可选配通讯接口及瞬时流量变送输出。

XSR23DC-B1V0定量控制仪

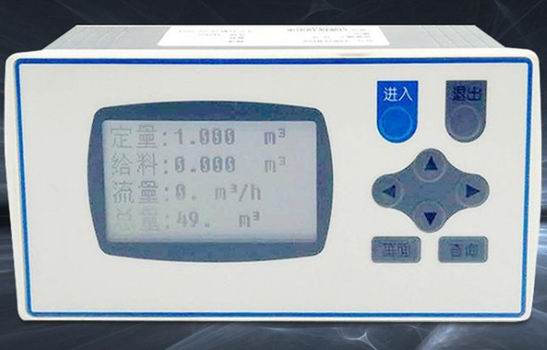

3英寸白底黑字液晶屏（128×64）；定量控制；测控速度0.1秒；4Mb记录内存

外形尺寸： 160×80×65       开孔尺寸：152×76

BS：壁挂方式散件   BK：壁挂方式带机壳的整机

输入信号：脉冲输入3Hz～5kHz（脉冲信号幅值≥5V）接点输入

3点外部开关量输入，用于启动、急停、恢复控制输出

2点继电器输出，其中一点输出也可用作报警；250V AC/3A，阻性负载

变送（选件）（分辨率：1/3000；负载能力600Ω）

A1：电流输出（4-20）mA、（0-20）mA、（0-10）mA

A2：电压输出（0-5）V、（1-5）V

A3：电压输出（0-10）V

外供电源XSR23DC-B1V0

B1：24V±5% 50mA以下

B2：12V±5% 50mA以下

通讯（选件）（通讯速率：2400、4800、9600、19200）（通讯地址：0-99）

S1：TC ASCII协议 RS232

S2：TC ASCII协议 RS485   M1：modbus-RTU协议 RS232

M2：modbus-RTU协议 RS485

电源规格V0：100-240V AC 50/60 Hz

V1：10-24V AC 50/60 Hz；10-24V DC

XSR23DC液晶定量显示控制仪、自动定量给料控制记录仪
