WSS-511双金属温度计
一、用途
WSS-511双金属温度计是一种现场检测工业仪表,直接从读数盘上读出被测气体、液体和蒸汽中的温度,适用于石油化工、矿井、冶金、纺织、军工、制药、食品等部门的中、低温环境中的现场测温和控制。本系列产品具有反应灵敏、易读数、抗振动、无汞害、性能稳定、使用寿命长、外壳防护等级达到IP65等优点,可替代工业玻璃水银温度计而广泛使用。
二、结构
WSS-511双金属温度计由双金属感温元件、支承管、连接装置、指示盘等组成。双金属感温元件采用多圈直螺旋形双金属制成,一端固定,另一端(自由端)连接在芯轴上,当温度变化时,感温元件自由端旋转,由芯轴传动指针,在指示盘上指示出被测介质的温度。双金属温度计按结构形式分为轴向型(角型)、径向型(直径)、万向型三种;按其功能分为普通型(单指标)、带电接点、远传功能、带夜光四种。

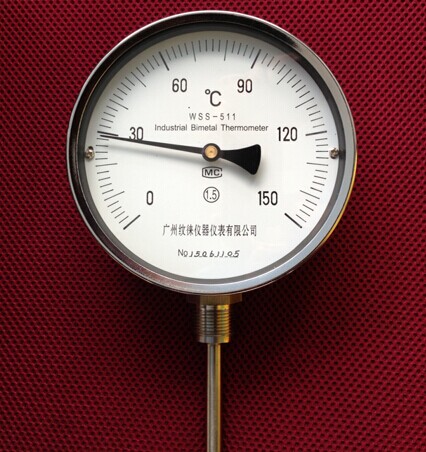

双金属温度计
三、主要技术指标
1:使用范围:;
-50-50℃;-20-80℃;0-50℃;0-100℃;0-120℃;0-150℃℃;0-200℃;;0-300℃;0-400;0-500℃特殊可定做.
2:安装罗牙(活动牙和固定牙4分; 1/2;27*2.)
3:适用环境温度100°, 相对湿度5~100%。
4:表盘直径为:150mm,.杆长100MM
四、使用和维护
1、双金属温度计在保管、使用和安装中,应避免碰撞支承管,切勿使支承管弯曲变形及将表壳扳手使用。
2、各类双金属温度计不宜用于测量敞开容器内介质温度,带电接点温度计,不允许在强烈震动下工作,以免影响接点可靠性。
3、在压力大于1.5MPa时,应选用JX系列保护管。
五、订货须知
1、订货时须写明产品的型号、测量范围、连接方式及规格、插深、外壳直径、精度等级、支承管外径等。
2、有特殊要求时,须具体注明
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格(mm) |
安装固定装置 | |
D |
L | |||||
WSS-310 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75
1 00
150
200
300
400
500
750
1000
|
无固定装置 |
WSS-410 |
Φ100 | |||||
WSS-510 |
Φ150 | |||||
WSS-311 |
Φ60 |
可动外螺纹 | ||||
WSS-411 |
Φ100 | |||||
WSS-511 |
Φ150 | |||||
WSS-312 |
Φ60 |
可动内螺纹 | ||||
WSS-412 |
Φ100 | |||||
WSS-512 |
Φ150 | |||||
WSS-313 |
Φ60 |
固定螺纹 | ||||
WSS-413 |
Φ100 | |||||
WSS-513 |
Φ150 | |||||
WSS-314 |
Φ60 |
固定法兰 | ||||
WSS-414 |
Φ100 | |||||
WSS-514 |
Φ150 | |||||
WSS-315 |
Φ60 |
卡套螺纹 | ||||
WSS-415 |
Φ100 | |||||
WSS-515 |
Φ150 | |||||
WSS-316 |
Φ60 |
卡套法兰 | ||||
WSS-416 |
Φ100 | |||||
WSS-516 |
Φ150 |
