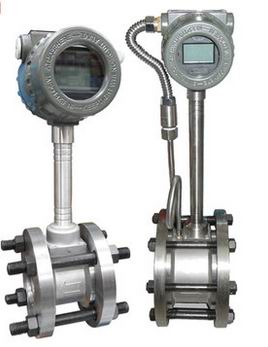

【产品名称】:LUGB-2404氮气流量计

LUGB-2404氮气流量计
广州纹徕仪表源自20多年专注气体流量的厂家,延续高性能的品质,主打欧美市场,现拓展国内市场,是你不错的选择。广泛地应用于在电信、电力、石化、环保、造纸、冶金、食品、医疗、国防、教育等领域。
特点
国内开创双产生体单吸收体结构,测量下限得以延伸,且有用提高其抗振机能
有模仿、数字旌旗灯号输出,可同策画机、DCS等数字系统配套应用
LUGB-2404氮气流量计量程领域广,压力丧失踪小,准确度高,稳定性好
LUGB-2404氮气流量计抗酸,耐腐、高温、防爆等多种类型,常温压补尝功能
可用于测量饱和蒸汽,过热蒸汽,各类气体,水及低粘度、低温液体
LUGB-2404氮气流量计具有结构简单无可动零部件,测量范围度大,测量精度高,长期运行稳定性好,介质适应性强,压力损失小,检定周期长,安装维护方便,可远距离传输信号等显著优点,给用户使用带来了极大的方便。可广泛地应用于各行业的各种液体、气体、蒸汽等单相流体的工艺计量和节能管理,倍受各界用户的重视和好评。
2.技术参数
测量介质:空气、氮气、蒸汽(饱和,过热)、废气等气体
介质粘度:小于10cp
介质温度:-50℃—400℃
本体材料:304不锈钢
环境温度:-30℃——+80℃(具体按照要求)
公称直径:DN15——DN300
测量精度:液体:测量值的±1%,测量值的±0.5%,气体:测量值的±1%
量程比:20:1
压力等级:PN25,PN40(高压可出格建造)
连接方式:夹持式: DN15--DN150  法兰式: DN15--DN300
防护等级:IP67
转换器壳体:压铸铝,上漆
供电电压:12V—36VDC
输出信号:两线制4--20mA电流输出,可编程脉冲输出,传感器涡街频率输出
现场显示:可编程设定显示瞬时流量、累积流量和百分比流量.
分类:
1.涡街流量计按仪表与被测管道连接方式不同,可分为法兰型、法兰卡装型。
2.按用途不同,可分为防爆型、普通型、按结构分为一体型、远传型。
3.按测量原理分为体积流量、质量流量。按功能分为常规型、智能型。
4.涡街流量计为适应不同的安装场合,有补偿型涡街流量计和不带补偿型涡街流量计。
5.有一体化补偿型涡街流量计和分体式补偿型涡街流量计两种可选。
6.补偿模式有温度补偿型,压力补偿型,温度压力补偿型涡街流量计3种可选。
选表型

型   谱
说    明
LU

涡街流量仪表
      G

传感器
检测方式

B

压电式传感器
E

电容式传感器
连接方式

1
仅对满管型
法兰连接型
2
仅对满管型
法兰卡装型
3
仅对插入型
简易插入型
4
仅对插入型
球阀插入型
测量介质

2


液体
3


气体
4


蒸汽
公称通径

02
30



DN25
…              单位:mm
DN300
使用环境
P

普通型
B

防爆型
输出信号

1

脉冲输出
2

4~20mA电流输出,液晶显示
3

RS-485通讯
4

电池供电,不带温度、压力补偿
5

温压补偿一体,4~20mA电流输出型
6

温压补偿一体,电池供电型
   选型说明
例如: LUGE2405-P2 满管型电容式涡街流量仪表,法兰卡装型连接,介质为蒸汽.        仪表通径为DN50,普通 4~20mA电流信号输出


资料来源:广州纹徕仪器仪表有限公司 http://www.gzwlyb.com   日期:2015-06-24
