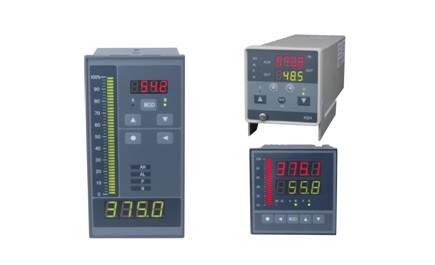

【产品名称】:XSH系列操作器
有多种不同规格选:例如: XSH/B-FIIIT0B0S0D0K0G0V0操作器
(请查看下面选型表)         XSH/A-SIIIB1K1V0智能操作器...
详细介绍:
① 适合与各类调节阀门、PLC配接,实现控制功能的手动/自动双向无扰动切换
② 测量、反馈和调节输入两路输入信号,正/反转控制输出或4mA~20mA输出
③ 基本误差低于±0.2%F·S
④ 外形尺寸:160×80(横/竖)、96×96、80×80
⑤ 仪表电源:220V AC,(9~30)V DC
基本配置:
2路输入,控制输出,双显带光柱(80×80规格除外)
扩展功能:
① 报警输出:最多2点
② 手/自动状态输出:1点
③ 手/自动状态开关输入控制
④ 跟踪或变送输出
⑤ 外供电源:24V,≥50mA
⑥ 通讯接口:RS 232或RS 485
⑦ 直流电流输出和继电器输出同时具备。
选型表
内容
代码说明
XSH/
  2路输入,控制输出,双显带光柱(160×80,80×80规格除外)
外形
尺寸
A—
 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
B—
 96(W)×96(H)×112(L)
G—
 80(W)×80(H)×250(L)
面板形式
H
横式无光柱
S
 竖式带光柱
F
 方形无光柱
 测量/反馈
输入信号

E
热电偶输入,K、E、T、S分度可选择
R
热电阻输入,Pt100
I
直流电流输入,4mA ~20mA、0mA ~10mA、0mA ~20mA
V
直流电压输入,1V~5V、0V~5V可选择
W
500Ω~ 1kΩ电位器
调节输入信号
I
直流电流(4~20)mA、(0~10)mA或(0~20)mA 可选
V
直流电压(0~5)V、(1~5)V可选
操作输出信号
I
直流电流(4~20)mA、(0~10)mA或(0~20)mA
R
继电器输出
Q
直流电流输出和继电器输出同时具备
报警点数量
T□
T0:无报警  T1~T2:1~2点报警
外供电源
B0
 无外供电源
B1
 外供 24V DC
B2
 外供 12V DC
B3
外供精密电压源
B4
外供精密恒流源
B5
其它
通讯接口(独立供电,全隔离,2400~19.2K仪表地址0~99,应答延迟小于500μs)
S0
 无通讯接口
S1
RS-232接口
S2
RS-485接口
S3
RS-422接口
开关量输入控制
D0
无开关量输入控制
D1
 有无开关量输入控制
手/自动状态输出
K0
无输出
K1
有输出
跟踪/变送输出
G0
无输出
G1
直流电流输入,(4~20)mA、(0~10)mA、(0~20)mA
G2
直流电压(0~5)V、(1~5)V可选
仪表电源
V0
 220V AC
V1
 24V DC
V2
12V DC
V3
其它

资料来源:广州纹徕仪器仪表有限公司 http://www.gzwlyb.com   日期:2013-10-25
