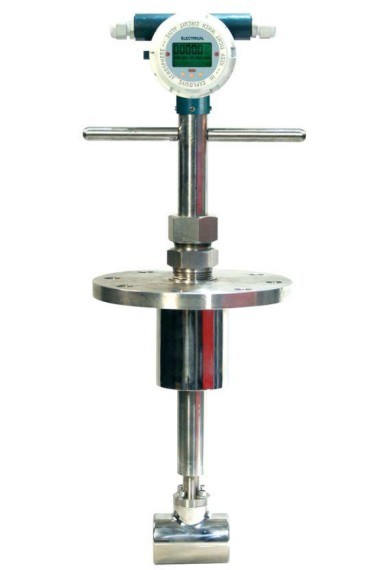

【产品名称】:WL013插入式电磁流量计

仪表优点
· 安装简单,可不断流带压开孔
· 测量不受流体密度、粘度、温度、压力和电导率变化的影响
· 无机械可动部件,使用寿命长
· 抗干扰力强,几乎不受外界干扰
· 具有自检和自诊断功能,方便检修
· 在现场可根据用户实际需要在线修改量程
详细介绍:

    WL013插入式电磁流量计由传感器和转换器两部分构成。它是广州纹徕仪器仪表有限公司基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
二、测量原理
WL013插入式电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:E=KBV - D
式中:
K---------仪表常数
B---------磁感应强度
V - --------测量管道界面内的平均流速
D--------测量管道的截面内径

       测量流量时,导电性液体以速度V流过直于流动方高的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。
三、产品特点
1 全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1
2 超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。
3  采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。
4 采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
6 在现场可根据用户实际需要在线修改量程。
7 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
8 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
9 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
10 具有自检与自论断功能。
11 小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)。
12 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。
产品结构图


仪表规格
简易插入式
球阀插入式
拆装方式
断流后拆装
不需断流,关闭球阀后即可拆装
仪表型号
A型
B型
精确度
±1.5%
±1.5%
公称通径
DN300-DN3000
DN300-DN3000
可测最低流速
0.1米/秒
0.1米/秒
可测最高流速
15米/秒
15米/秒
量程比
1:20,可按客户要求订制
1:20,可按客户要求订制
显示器
可选
可选
输出信号
4-20mA
4-20mA
通讯接口
可选RS485
可选RS485
供电电源
220VAC,允差15%或+24VDC,纹波≤5%
220VAC,允差15%或+24VDC,纹波≤5%
防爆等级
可选Exd[ia]qIICT5
可选Exd[ia]qIICT5
防护等级
IP65,可选IP68
IP65,可选IP68
整机功耗
6.5W
6.5W
测量体(传感器)材质
304不锈钢
304不锈钢
测量元件(电极)材质
316L不锈钢
316L不锈钢
温度范围
<130℃
<130℃
环境温度
-20℃~70℃
-20℃~70℃
